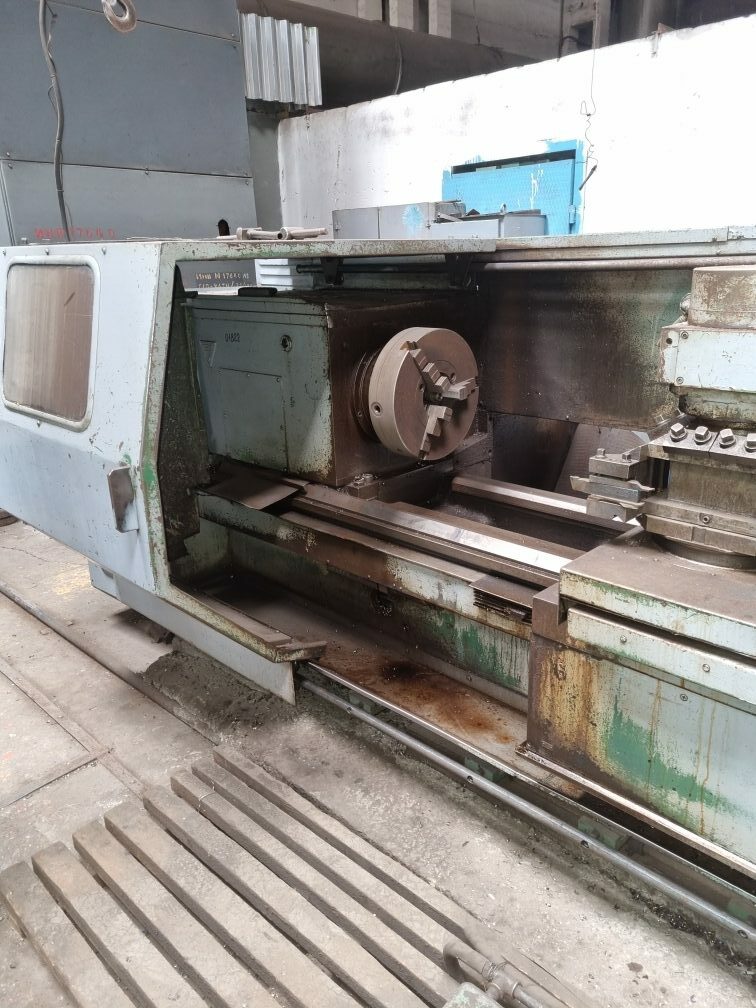

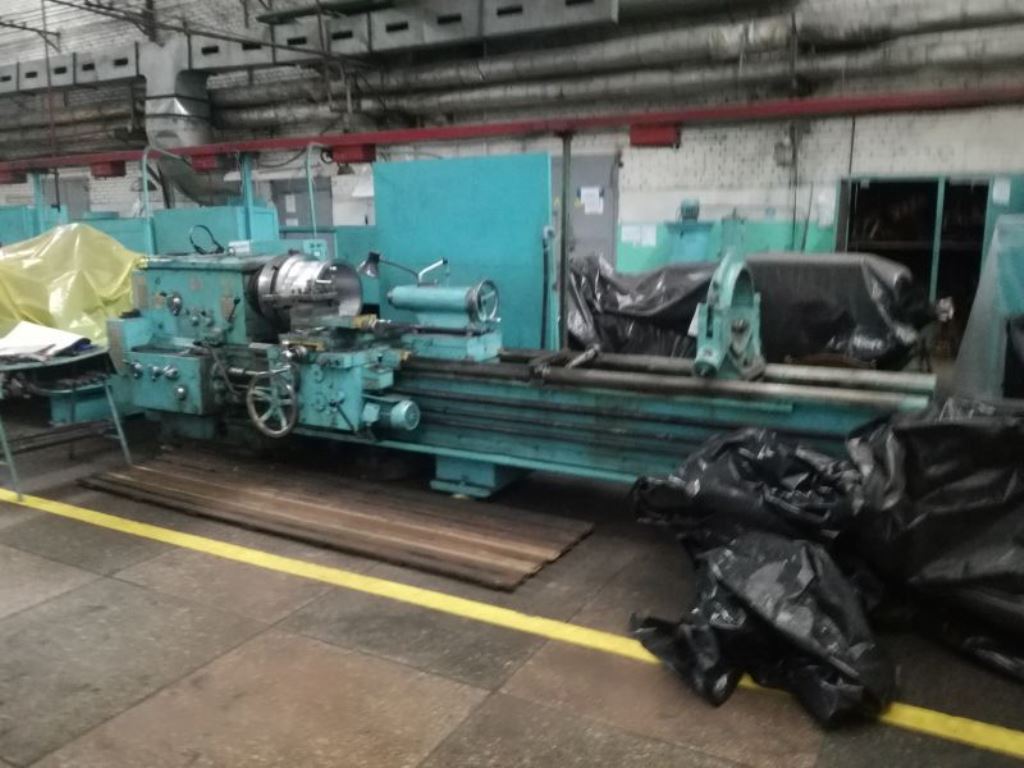

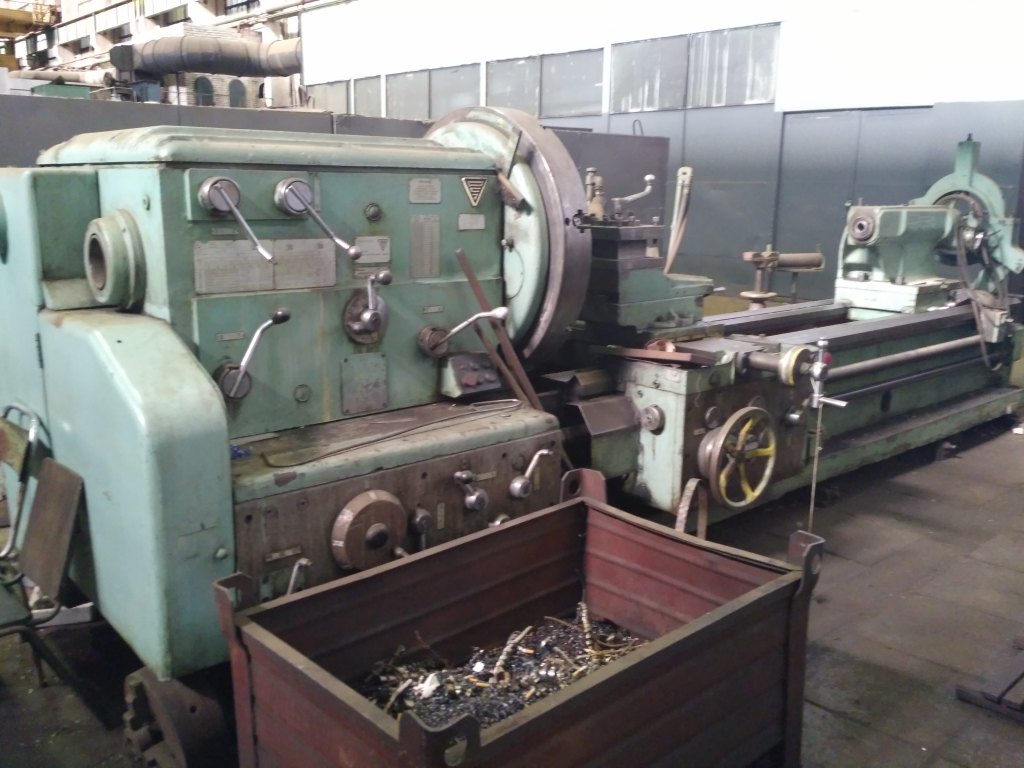

Станок токарно-винторезный 165

Станки модели 165 предназначены для обработки металлов с большими скоростями резки резцами из быстрорежущей стали и твердых сталей.

Технические характеристики

Класс точности станка по ГОСТ 8-82 — (Н,П,В,А,С) H
Диаметр обрабатываемой детали над станиной, мм — 1000
Диаметр детали над суппортом, мм — 600
Длина обрабатываемой детали, мм — 2800/5000
Пределы частот вращения шпинделя, Min/Max, об/мин — 5 ; 500
Мощность двигателя главного движения, кВт. — 22
Габарит станка:
Длина_Ширина_Высота, мм. — 5825_2100_1760
Масса станка, кг. — 12500

Цена: договорная.

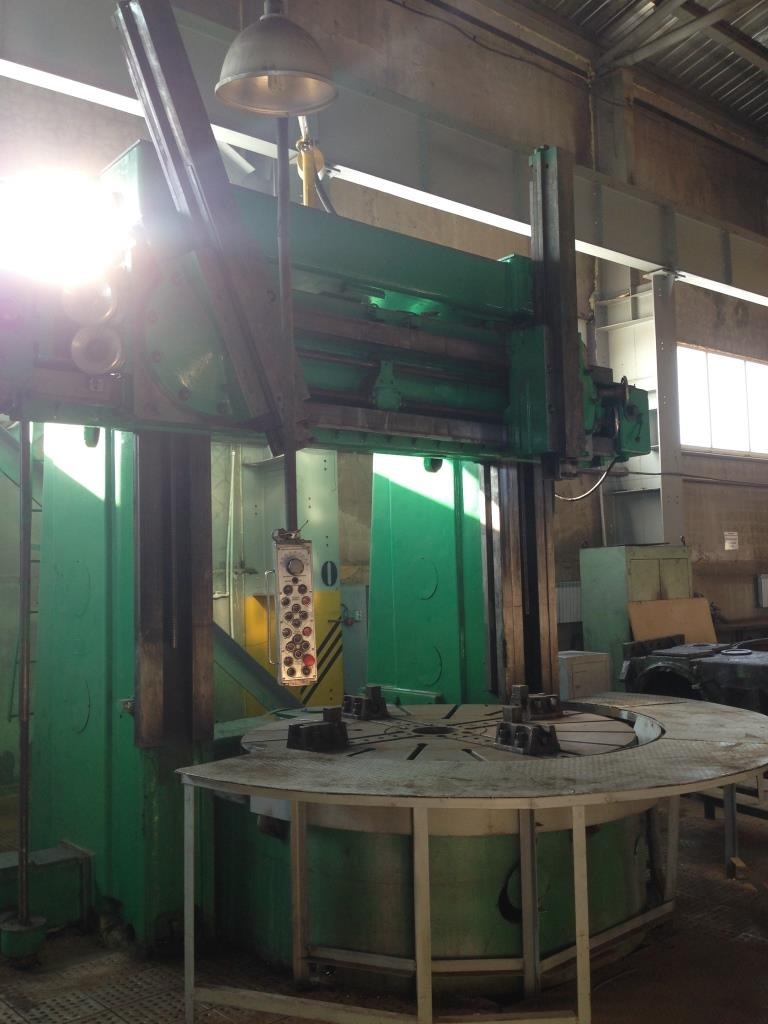

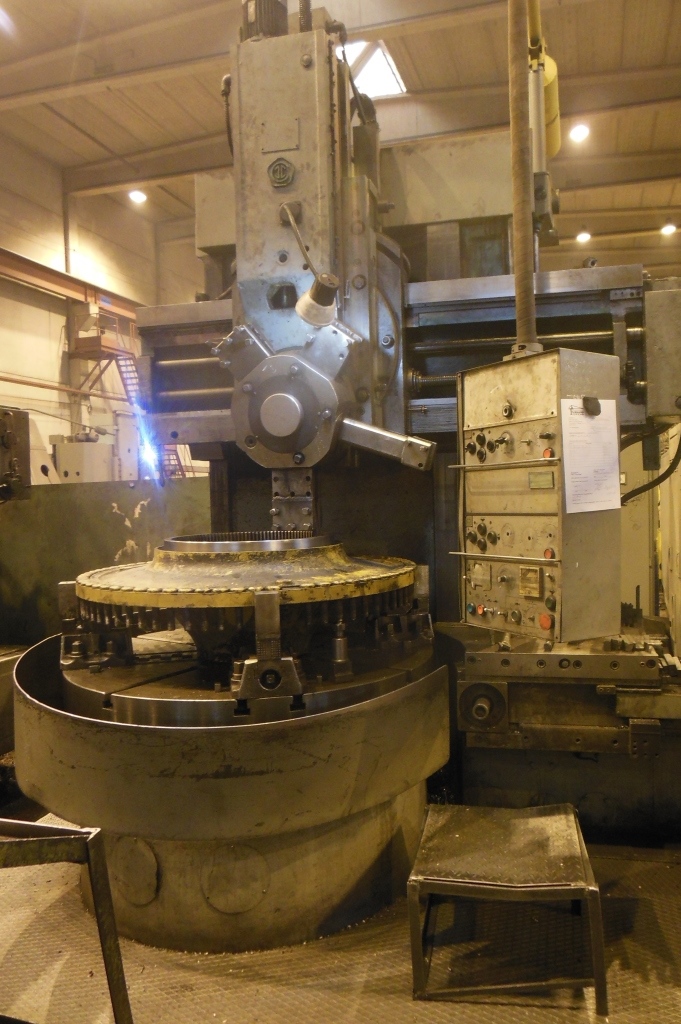

Станок токарно-карусельный 1553

Станки модели 1553 предназначены для обтачивания и растачивания поверхностей в деталях из стали, чугуна и легких сплавов

Габариты и вес, мм

длина — 4550
ширина — 5495
высота — 4800
Вес станка, кг — 30000

Основные размеры

Наибольший диаметр устанавливаемого изделия, мм — 2300
Диаметр планшайбы, мм — 2100
Наибольший диаметр обработки вертикальными суппортами, мм — 2140
Наибольшая высота устанавливаемого изделия над планшайбой, мм — 1600
Наибольший вес обрабатываемого изделия в зависимости от числа оборотов в минуту планшайбы, кг: при n = 2,2 — 23 об/мин 10000
Наибольший угол конуса обработки вертикальным суппортом без приспособления для обточки конусов, град. — 80
Наибольшая длина обработки по конусу с наибольшим углом конуса без приспособления для обточки конусов, мм — 1000

Устройства механизирующие работу станка

Перемещение и автоматический зажим поперечины — есть
Быстрые установочные перемещения вертикальных суппортов — есть
Электрогидравлическое переключение чисел оборотов планшайбы — есть
Электрическое включение и выключение рабочих подач вертикальных суппортов — есть

Характеристика узлов станка

Количество суппортов вертикальных неревольверных — 2

Наибольшие размеры державки резца, мм:

• ширина — 40
• высота — 60

Вертикальные неревольверные суппорты

Наибольшее перемещение горизонтальное, мм — 1230
Наибольшее перемещение вертикальное, мм — 1200

Цена деления лимба, мм:

• горизонтального перемещения 0,05
• вертикального перемещения 0,05

Перемещение за 1 оборот лимба, мм:

• горизонтальное — 2,5
• вертикальное — 2,5

Скорость быстрого установочного перемещения, м/мин:

• горизонтального — 2,2
• вертикального — 2,2

Наибольший угол поворота ползуна, град. — ±40
Цена деления шкалы поворота ползуна, град. — 1
Цена деления лимба поворота ползуна, мин. — 1

Выключающие упоры:

• горизонтального перемещения — есть
• вертикального перемещения — есть

Поперечина

• Наибольшее перемещение, мм — 1400
• Скорость перемещения, м/мин — 0,4
• Выключающие упоры — есть

Цена: от 1 500 000 рублей.

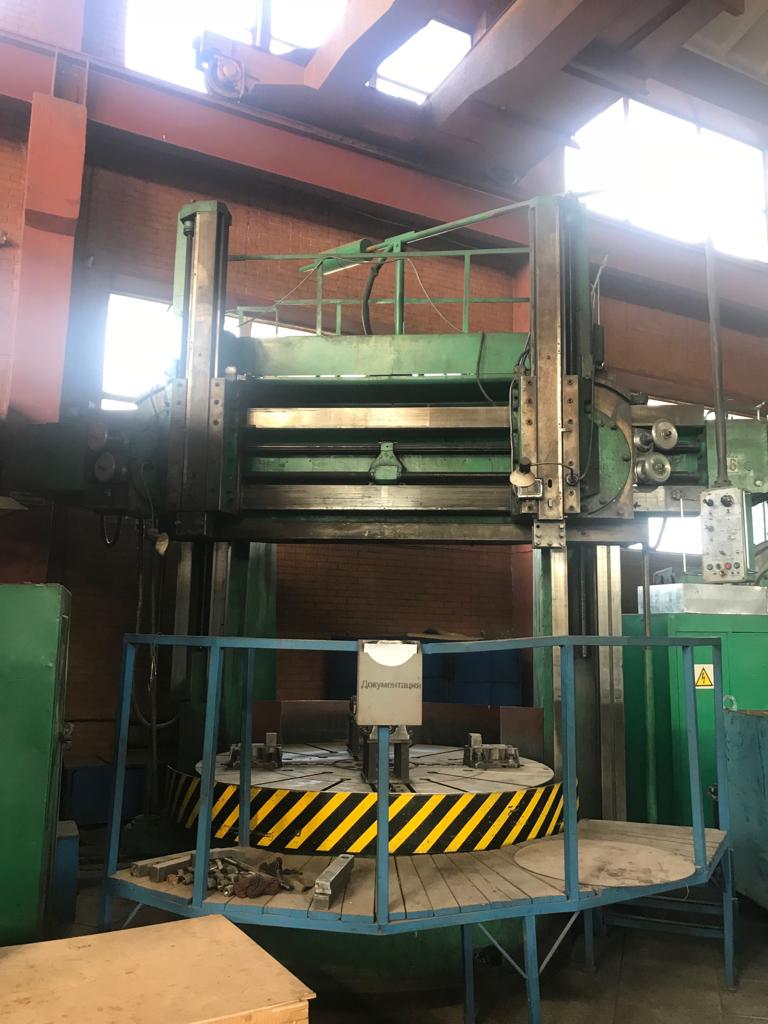

Станок токарно-карусельный 1525

• Станки модели 1525 предназначены для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.
• На станках можно производить:
• · Обтачивание и растачивание цилиндрических и конических поверхностей,
• · Протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания,
• · Прорезку канавок и отрезку,
• · Сверление, зенкерование и развёртывание центральных отверстий

Технические характеристики

Диаметр планшайбы, мм — … 2250
Наибольшая масса детали, кг — … 16000
Наибольшая высота обрабатываемой детали, мм — … 1600
Наибольший диаметр обрабатываемой детали, мм — … 2500
Пределы частоты вращения планшайбы, мин-1 — … 1,6 — 80
Мощность электропривода подачи шпинделя, кВт — … 45
Габариты станка, мм
— длина — … 5070
— ширина — … 6340
— высота — … 5100
Вес станка, кг — … 35500

Цена: от 2 500 000 рублей.

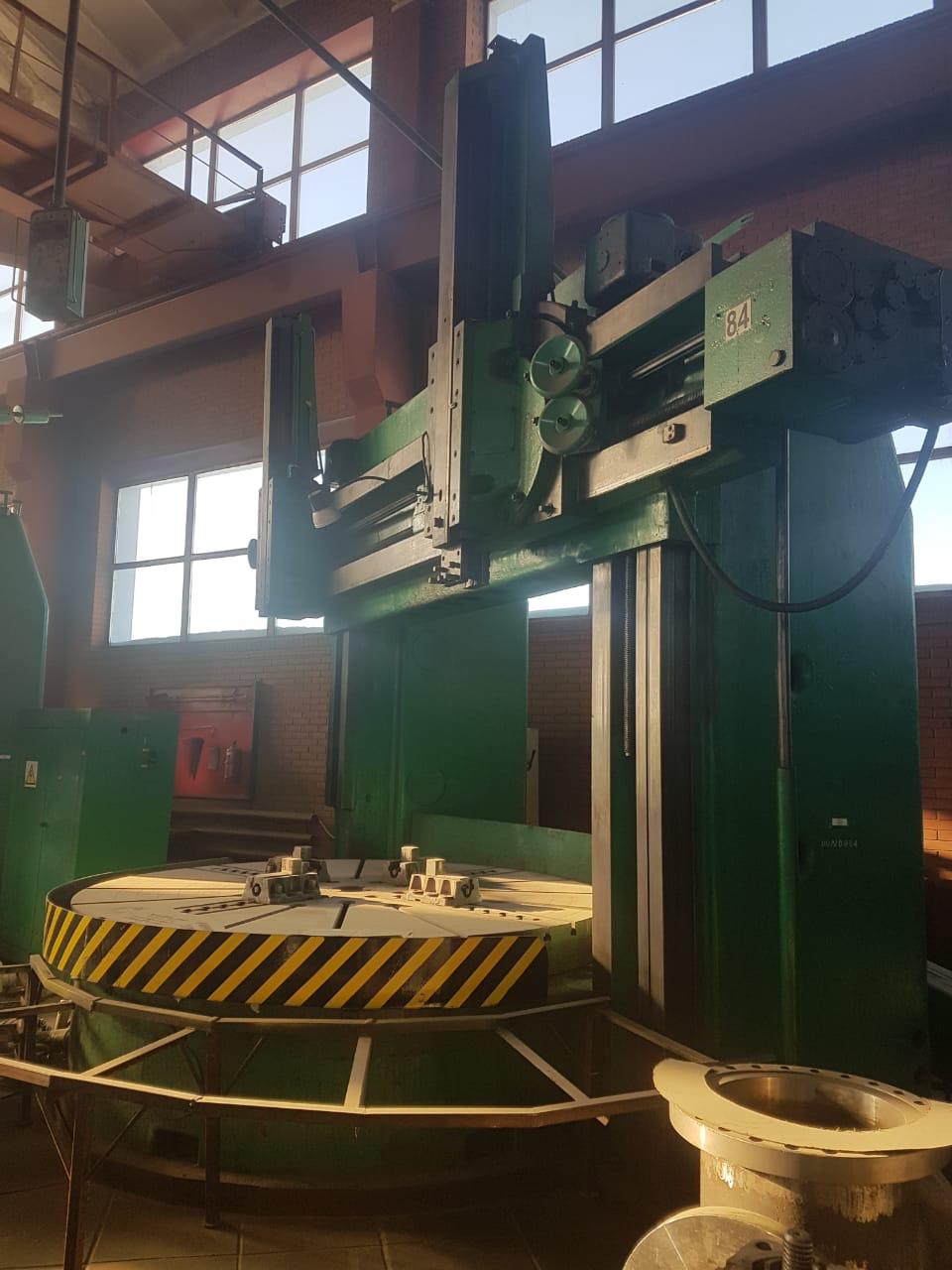

Станок токарно-карусельный 1532

Станки модели 1532 предназначены для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.

На станках можно производить:

• Обтачивание и растачивание цилиндрических и конических поверхностей,
• Протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания,
• Прорезку канавок и отрезку,
• Сверление, зенкерование и развёртывание центральных отверстий

Технические характеристики

Максимальный диаметр обрабатываемой детали, мм — 3200
Максимальная высота обрабатываемой детали, мм — 1600
Наибольшая масса обрабатываемой заготовки, кг — 16000
Диаметр планшайбы, мм — 2800
Диапазон частот вращения планшайбы, об/мин — 1.25-63
Диапазон рабочих подач, мм/об — 0.04-16
Мощность двигателя главного привода, кВт — 55
Нарезание резьб и обработка конических поверхностей — По заказу
Обработка криволинейных поверхностей по копиру — По заказу
Боковой суппорт — По заказу
Вертикальный суппорт с 5-позиционной револьверной головкой вместо расточного — По заказу
Габариты ( LxBxH ), мм — 5490x6540x5100
Масса станка, кг — 43000
Класс точности станка по ГОСТ 8-82, (Н, П, В, А, С) — Н
Начало серийного производства, г — 1965

Перемещение суппорта, мм:

• Горизонтальное — 1720
• Вертикальное — 1200

Цена: от 3 500 000 рублей.

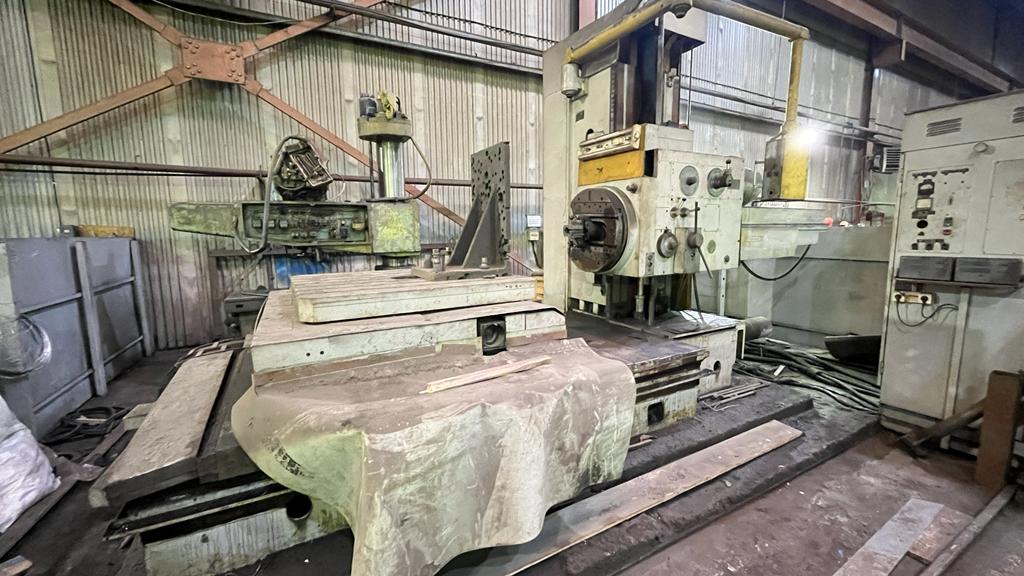

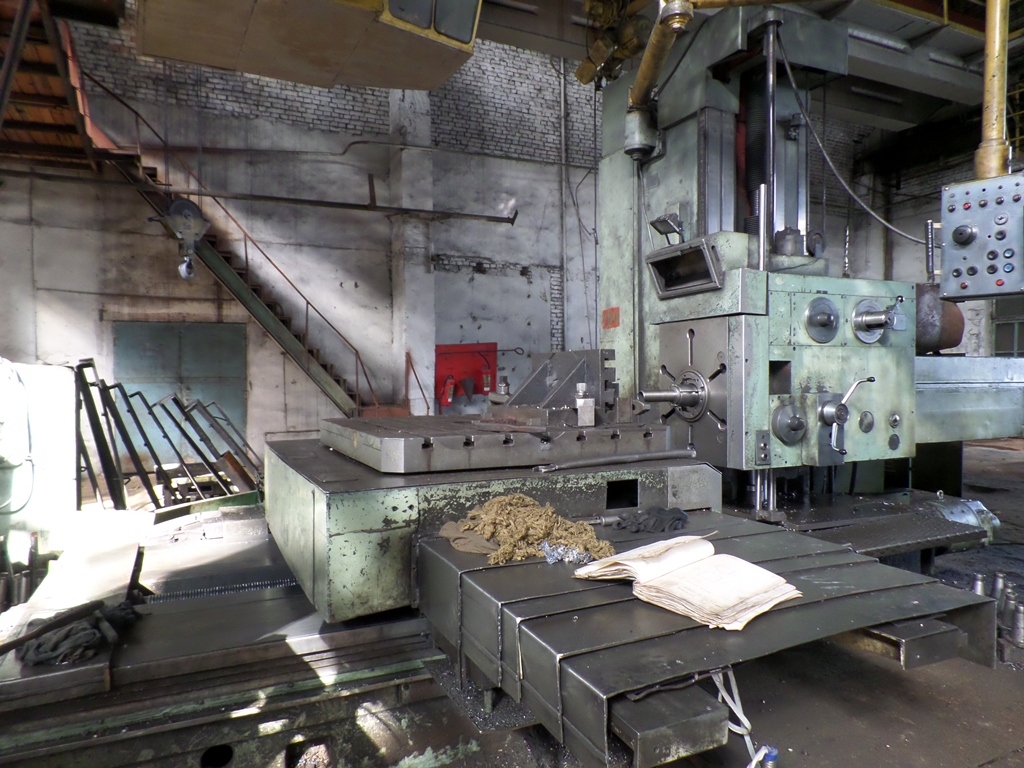

Станок горизонтально-расточной 2А622

Станки модели 2а622 предназначены для:

• фрезерования плоскостей, пазов, уступов;
• сверления, рассверливания, центрования и зенкерования отверстий;
• растачивания и развертывания отверстий;
• нарезания резьбы метчиками;
• обточки поверхностей, обработки кольцевых канавок и подрезки торцев

Технические характеристики

Диаметр выдвижного шпинделя, мм — 110
Размеры рабочей поверхности стола, мм — 1120×1250

Наибольшие перемещения, мм:

• шпиндельной бабки — 1000
• стола вдоль — 1000
• стола поперек — 1250
• шпинделя — 710
• суппорта планшайбы — 160

Пределы скорости вращения выдвижного шпинделя, об/мин : 10-1250
Наибольший рекомендуемый диаметр растачиваемого отверстия, мм — 320
Мощность главного электромотора, кВт — 11
Наибольшая масса обрабатываемого изделия, кг — 4000

Габаритные размеры станка, мм:

• длина — 6100
• ширина — 3950
• высота — 3200

Масса станка (без электрошкафа), кг — 17000

Цена: договорная.

Станок токарно-карусельный 1516

На станках можно производить:

• Обтачивание и растачивание цилиндрических и конических поверхностей;
• Протачивание торцовых поверхностей;
• Прорезку канавок и отрезку;
• Сверление, зенкерование и развёртывание центральных отверстий.

Технические характеристики

Наибольший диаметр обрабатываемой детали, мм — 1600
Наибольшая высота обрабатываемой детали, мм — 1000
Диаметр планшайбы, мм — 1400
Наибольшая масса обрабатываемой детали, кг — 8000
Пределы частот вращения планшайбы, об/мин 1 — 250
Количество ступеней частот вращения планшайбы — 2
Регулирование частоты вращения планшайбы — Бесступенчатое
Наибольший допустимый крутящий момент на планшайбе, кНм — 25
Мощность электродвигателя главного движения, кВт — 55
Ход поперечины, мм — 660
Скорость перемещения поперечины, м/мин — 0,45
Ход суппорта по горизонтали, мм — 950
Ход ползуна суппорта по вертикали, мм — 700
Наибольшее допустимое усилие резания, кН — 35
Наибольший угол поворота ползуна, град. — ± 45
Количество позиций револьверной головки — 5
Ход суппорта по вертикали, мм — 1000
Ход ползуна по горизонтали, мм — 630
Наибольшее усилие резания, кН — 25
Количество позиций резцедержателя — 4
Пределы подач суппортов, мм/об: 0,03 — 12,5
Количество подач суппортов — 18
Скорость установочных перемещений суппортов, мм/мин — 2000
Габариты ( ДxШxВ ), мм — 3170x3025x4100
Масса станка, кг — 18100

Цена: от 1 500 000 рублей.

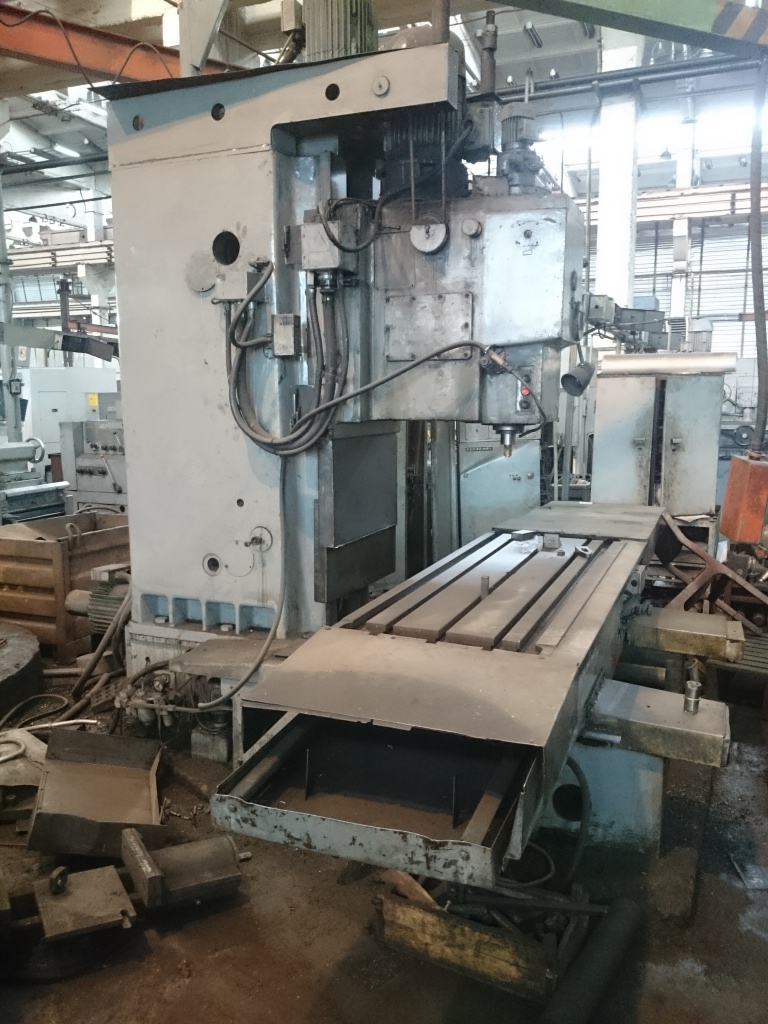

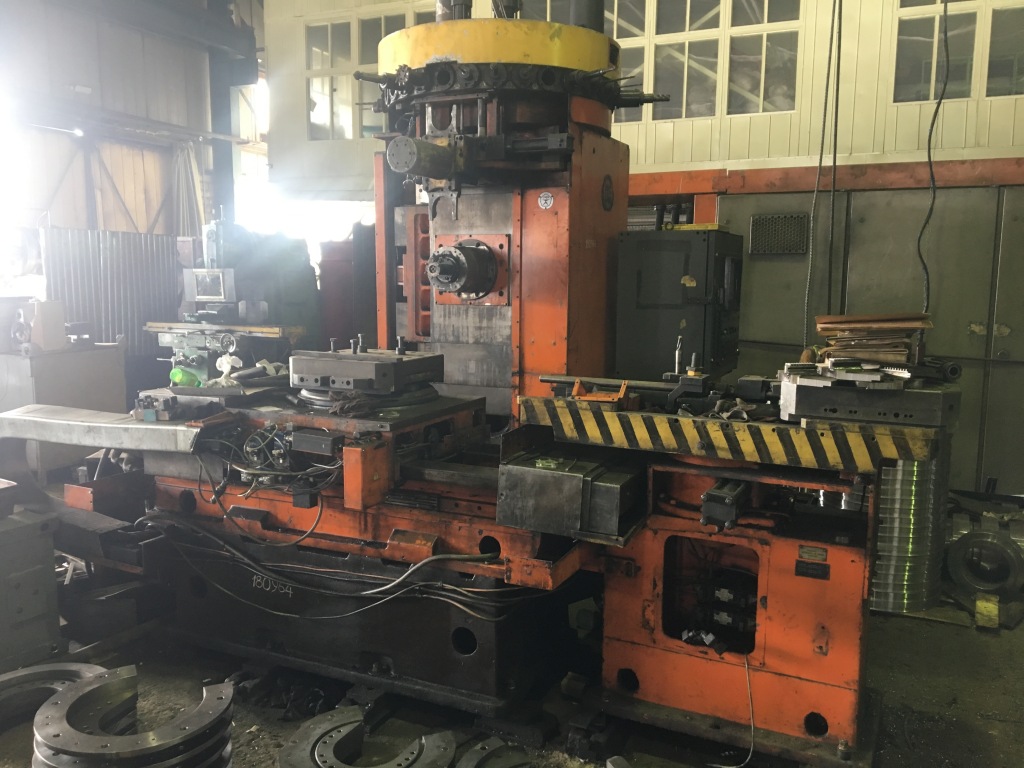

Станок вертикально-фрезерный ГФ2171

Станки модели ГФ2171 предназначены для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов. Наряду с фрезерными операциями на станках можно производить точное сверление, растачивание, зенкерование и развертывание отверстий.

Технические характеристики

Размеры рабочей поверхности стола, мм — 400х1600
Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг — 400

Наибольшее перемещение стола, мм

продольное (координата X) — 1010
поперечное (координата Y) — 400
вертикальное (установочное) — 430

Перемещение ползуна (координата Z), мм — 260

Скорость быстрого перемещения узлов по координатам

X, Y, Z, мм/мин — 7000

Пределы подач по координатам

Х, Y, Z, мм/мин: 3-7000

Частота вращения шпинделя, мин: -1 50-2500
Мощность двигателя главного движения, кВт — 11
Наибольший диаметр инструмента, мм — 250
Конус шпинделя — 50
Отклонение от круглости при контурном фрезеровании цилиндрической поверхности, мм — 0,05
Максимальная масса инструмента, кг — 15

Количество одновременно управляемых координат

при линейной интерполяции — 3
при круговой интерполяции — 2
при линейно-круговой интерполяции — 3

Габаритные размеры станка с электро- и гидрооборудованием, мм

длина — 3100
ширина — 3135
высота — 2850

Масса станка с электро- и гидрооборудованием, кг — 5700
Класс точности — Н
Установленная мощность, кВт — 18

Цена: от 950 000 рублей.

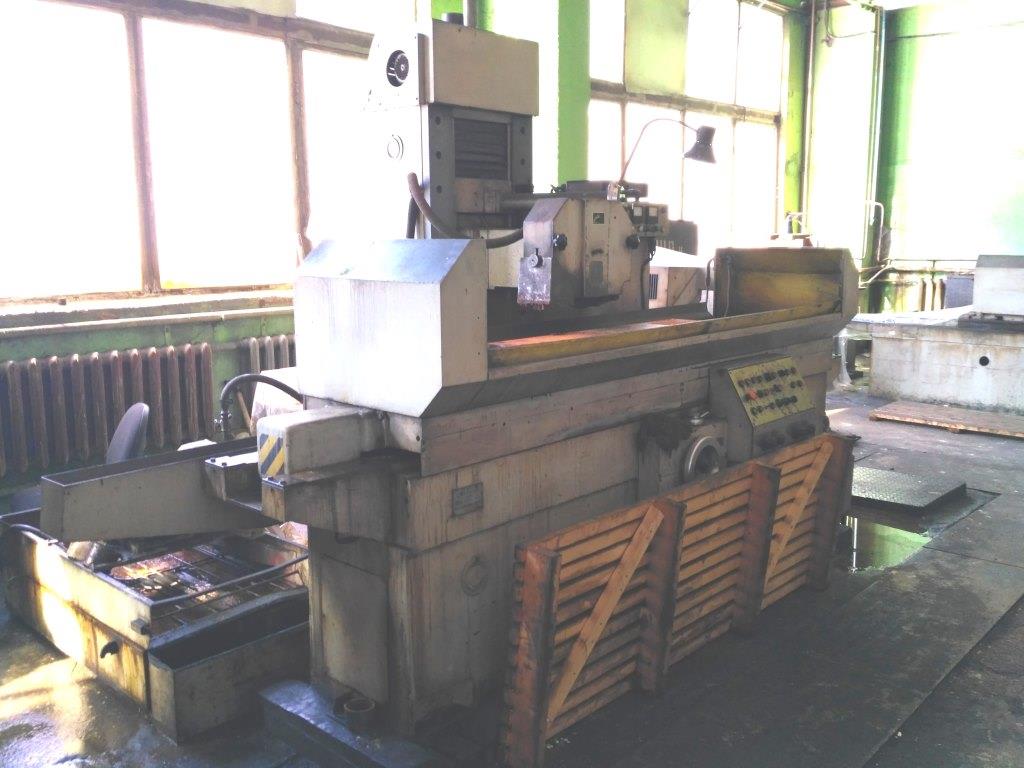

Станок плоскошлифовальный 3Л722В

Станки модели 3л722в предназначены для точности обработки плоских и фасонных поверхностей. Станок может комплектоваться синусными плитами, позволяющими производить обработку деталей под разным углом.

Технические характеристики

Наибольшие размеры обрабатываемых изделий при номинальном диаметре круга, мм:

без плиты электромагнитной:

• длина — 1250
• ширина — 320
• высота — 400

на плите электромагнитной:

• длина — 1250
• ширина — 320
• высота — 280

Наименьшие размеры обрабатываемых изделий, закрепленных на плите электромагнитной, мм:

• длина — 50
• ширина — 40
• высота — 3

Наибольшая масса обрабатываемых изделий, кг:

• на плите электромагнитной — 400
• без плиты электромагнитной — 600

Расстояние от оси шпинделя до рабочей поверхности стола, мм:

• наименьшее — 210
• наибольшее — 625

Пределы скоростей перемещения стола

(регулирование бесступенчатое), м/мин — 2 …35
Круг шлифовальный по ГОСТ 2424-75 — ПП450х80х203
Частота вращения шлифовального шпинделя, мин: -1 .. 1460
Скорость шлифования при наибольшем диаметре шлифовального круга, м/с — 34,4
Поперечное перемещение стойки, мм — 430

Скорость поперечного перемещения стойки, м/мин:

при ускоренном перемещении, не менее — 1,2
в режиме правки — 0,150

Предел прерывистой поперечной подачи стойки на ход стола (регулирование бесступенчатое), мм/ход — 1..60

Вертикальное перемещение шлифовальной бабки, мм:

наибольшее — 415
на одно деление лимба — 0,002
на один оборот лимба — 0,2
при толчковой подаче — 0,002…0,120
микрометрическое ручное — есть

Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин — 200

Величина аварийного отскока шлифовальной бабки, мм, не менее — 1,0

Габаритные размеры станка, мм:

• длина — 4810
• ширина — 2660
• высота — 2660

Масса станка (без гидроагрегата, агрегата охлаждения, электрошкафа), кг — 6100
Масса станка, кг — 7150
Относительный показатель использования материала , кг/кВт — 554
Относительный показатель использования электроэнергии, кВт/ом — 1,4
Корректированный уровень звуковой мощности, дБл — 99

Класс точности — В

Цена: договорная.

Станок вертикально-фрезерный 65А60Ф1

Станки модели 65а60ф1 предназначены для высокопроизводительного фрезерования, сверления, зенкерования, развертывания и растачивания деталей из чугуна, стали, цветных металлов. Станок оснащен механизмом удаления стружки.

Технические характеристики

Размеры рабочей поверхности стола, мм — 2000х630

Предельное расстояние от торца шпинделя до рабочей поверхности стола, мм

• наибольшее — 900
• наименьшее — 125

Наибольшее перемещение, мм

• в продольном направлении, ось Х — 1600
• в поперечном направлении, ось У — 630
• в вертикальном направлении, ось Z — 775

Конус конца шпинделя — 50
Пределы частоты вращения шпинделя, мин: -1 5 — 2000
Номинальная мощность электродвигателя главного привода, кВт — 20
Наибольший вес устанавливаемой детали на столе станка (с приспособлением), кг — 3000

Габаритные размеры станка вместе с отдельно расположенными агрегатами и электрооборудованием, мм, не более

• длина — 6185
• ширина — 3825
• высота — 4100

Масса станка (вместе с отдельно расположенными агрегатами и электрооборудованием), кг — 16130

Цена: от 1 500 000 рублей.

Станок токарный 16м30Ф3

Станки модели 16м30ф3 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Технические характеристики

Наибольшая длина обрабатываемой заготовки, мм — 1500 (3000)

Наибольший диаметр заготовки, мм:

• устанавливаемой над станиной — 670
• обрабатываемой над станиной — 500
• обрабатываемой над суппортом — 320

Наибольший вес устанавливаемой заготовки, кг — 850

Наибольшее перемещение суппорта, мм:

• по оси Х — 605
• по оси Z — 1260;2700

Дискретность задания перемещения по осям Х и Z, мкм — 1
Число управляемых осей координат — 2
Частота вращения шпинделя, об/мин: 8-2000
Рабочая подача по осям Х и Z, мм/мин: 1-4000
Наибольшая скорость быстрых перемещений по осям Х и Z, мм/мин — 10000
Число позиций инструмента на четырехпозиционной револьверной головке — 4
Мощность главного привода, кВт — 30

Габаритные размеры, мм:

• длина — 5500;7200
• ширина — 4255
• высота — 2130

Масса, кг — 8000;9000

Цена: от 1 500 000 рублей.

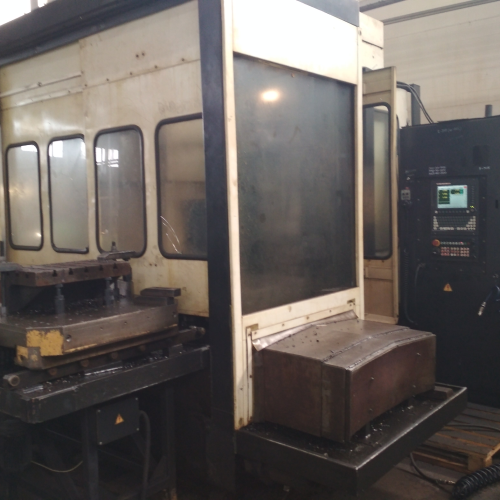

Горизонтально-обрабатывающий центр ИР500ПМФ4

Станки модели ир500пмф4 (ир500мф4) предназначены для высокопроизводительной обработки корпусных деталей из различных материалов.

Технические характеристики

Наибольшая масса обрабатываемого изделия, кг — 700
Размеры рабочей поверхности стола, мм — 500х500
Частота вращения поворотного стола (с круговой подачей), об/мин — 6
Количество позиций поворота стола — 120 (через 3°)
Индексируемый поворот стола, угл. с — 360000х0,001°
Точность автоматической установки поворота стола — ±3
Конус для крепления инструмента в шпинделе, ISO — 50
Частота вращения шпинделя, об/мин: 21,2-3000
Мощность электродвигателя привода вращения шпинделя, кВт: 7,5-22
Величина перемещения стола (поперечное), мм — 800
Величина перемещения бабки (вертикальное), мм — 500
Величина перемещения стойки (продольное), мм — 500
Время смены столов-спутников, с — 45
Количество столов-спутников в накопителе — 2
Рабочие 1подачи стола, шпиндельной бабки, стойки, мм/мин: 1-3600
Скорость быстрых установочных перемещений, мм/мин: 12000
Емкость инструментального магазина, шт — 30
Время смены инструмента, с — 5
наибольший диаметр рядом стоящих инструментов, мм — 125(160)
Наибольший диаметр инструмента при свободных соседних гнездах, мм — 160
Габариты, мм — 4450х4625х3205
Масса станка (без электрооборудования, гидростанции, устройств ЧПУ, смены столов-спутников и принадлежностей), кг — 9350

Цена: от 1 500 000 рублей.

Станок токарно-винторезный 1м63х3000 мм

Станки модели 1м63 предназначены для разнообразных получистовых и чистовых токарных работ в центрах или патроне, а также для нарезания метрической, модульной и питчевых резьб.

Технические характеристики

Наибольший диаметр обрабатываемого изделия, мм:

• над станиной — 630
• над суппортом — 350

Наибольшая длина обрабатываемого изделия, мм — 2800
Конец шпинделя по ГОСТ 12593—72 — 8М
Центр в шпинделе передней бабки — Морзе 6
Диаметр прутка, проходящею в отверстие шпинделя, мм — 65
Высота резца, установленного в резцедержателе, мм — 32
Количество скоростей шпинделя — 22
Пределы частоты вращения шпинделя, об/мин: 10-1250
Количество подач — 32

Пределы подач, мм/об:

• I ряд продольных: 0,06—1,00
• поперечных: 0,024—0,37
• резцовых салазок: 0,019—0,31
• II ряд продольных: 0,084—1,4
• поперечных: 0,034—0,518
• резцовых салазок: 0,027—0,434

Наибольшая масса обрабатываемой детали в центpах, кг — 2000

Наибольшее усилие резания Рх, допускаемое механизмом подачи при подачах, кгс

• продольной — 680
• поперечной — 370

Пределы шагов нарезаемых резьб

• метрических, мм: 1—224
• модульных, модуль: 0,25—56
• дюймовых, число ниток на дюйм: 28—0,25
• питчевых, питч диаметральный: 112—0,5

Габарит станка (длина Х ширина Х высота), мм

• РМЦ 1400 — 3550 X 1780 Х 1550
• РМЦ 2800 — 4950 X 1780 Х 1550

Масса станка (с электрооборудованием), кг

• РМЦ 1400 — 4300
• РМЦ 2800 — 5600

Класс точности по ГОСТ 8-77 — H

Цена: от 300 000 рублей.

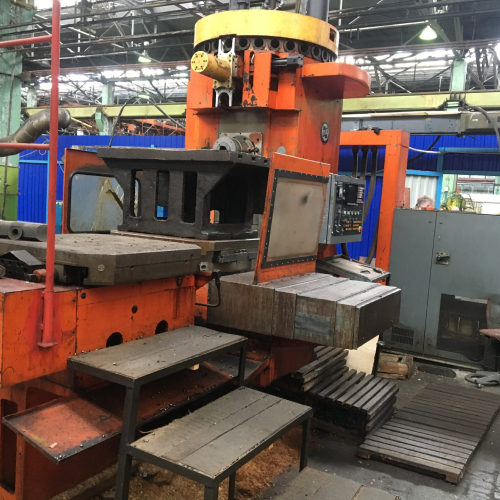

Горизонтально обрабатывающий центр ИР800ПМФ4

Технические характеристики

Станки модели ир800пмф4 предназначены для высокопроизводительной обработки корпусных деталей из различных материалов.

Наибольшая масса обрабатываемого изделия 1500 кг
Размеры рабочей поверхности стола 800х800 мм
Частота вращения поворотного стола (с круговой подачей) 5 об/мин
Количество позиций поворота стола 120 (через 3°)
Индексируемый поворот стола, угл. с 360000х0,001°
Точность автоматической установки поворота стола ±3
Конус для крепления инструмента в шпинделе ISO 50
Частота вращения шпинделя 21,2-3000 об/мин
Мощность электродвигателя привода вращения шпинделя 7,5-22 кВт
Величина перемещения стола (поперечное) 1000 мм
Величина перемещения бабки (вертикальное) 710 мм
Величина перемещения стойки (продольное) 800 мм
Время смены столов-спутников 50 с
Количество столов-спутников в накопителе 2
Рабочие 1подачи стола, шпиндельной бабки, стойки 1-3600 мм/мин
Скорость быстрых установочных перемещений 12000 мм/мин
Емкость инструментального магазина 30 шт
Время смены инструмента 5 с
наибольший диаметр рядом стоящих инструментов 125(160) мм
Наибольший диаметр инструмента при свободных соседних гнездах 160 мм
Габариты 5388х5300х3455 мм
Масса станка (без электрооборудования, гидростанции, устройств ЧПУ, смены столов-спутников и принадлежностей) 10050 кг

Цена: от 1 500 000 рублей.

Горизонтально-обрабатывающий центр ИС800ПМФ4

Технические характеристики

Станки модели ис800пмф4 предназначены для высокопроизводительной обработки особо сложных корпусных деталей из любых конструкционных материалов в различных отраслях промышленности, в т.ч. для производства сложных пресс-форм. Сочетает в себе высокий уровень универсальности, компактности и точности.

Программируемые перемещения, мм

• ось Х 1000
• ось Y 1000
• ось Z 800
• ось B (дискретный стол), число поз. град. 120х3°

Пределы частот вращения шпинделя, мин

• 1 8…4500

Диапазон рабочих подач

• по осям X, Y, Z, мм/мин. 1…6000
• по оси B (непрерывный стол), мин-1 1…1080

Скорость быстрого перемещения

• по осям X, Y, Z, мм/мин. 12
• по оси B, мин-1 10

Наибольший диаметр инструмента, мм

• без пропуска гнезд 125
• с пропуском гнезд 315

Дополнительно

Емкость инструментального магазина, шт. 40, 64(100)*
Длина инструмента, мм 400
Наибольшая масса инструмента, кг 25
Габариты стола-спутника, мм 800х800
Грузоподъемность стола-спутника, кг 2000
Емкость накопителя стола-спутника, шт 2(6)*
Мощность главного привода, кВт 22(30)
Габаритные размеры станка, мм 6150х4750х4000
Масса станка, кг 16925

Цена: от 1 500 000 рублей.

Горизонтально-расточной станок 2А620Ф1

Технические характеристики

Диаметр выдвижного шпинделя, мм 90
Конус выдвижного шпинделя ISO 45

Размеры встроенного поворотного стола по ГОСТ 6569-70

• ширина 1120
• длина 1250

Вертикальное перемещение шпиндельной бабки, мм 1000
Продольное перемещение выдвижного шпинделя, мм 710
Поперечное перемещение поворотного стола, мм 1250
Продольное перемещение поворотного стола, мм 1000
Радиальное перемещение суппорта встроенной планшайбы, мм 160
Пределы частоты вращения выдвижного шпинделя, об/мин 10-1600
Пределы частоты вращения встроенной планшайбы, об/мин 6,5-160

Пределы подачи, мм/мин

• шпинделя выдвижного 2-2000
• шпиндельной бабки, стола в поперечном и продольном направлениях 1,25-1250
• суппорта встроенной планшайбы 0,8-800

Скорость быстрых установочных перемещений, мм/мин, не менее

• шпинделя выдвижного шпиндельной бабки 1…6000
• стола и шпиндельной бабки 1…6000

Наибольший рекомендуемый диаметр растачиваемого отверстия, мм 240
Наибольший допускаемый крутящий момент на выдвижном шпинделе, кгс/м 140
Наибольший допускаемый крутящий момент на встроенной планшайбе, кгс/м 250

Пределы нарезаемой резьбы

• метрической, шаг, мм 1-10
• дюймовой, на 1“ 4-20

Наибольшая масса обрабатываемого изделия, кг 4000

Габаритные параметры станка без приставного оборудования, мм

• длина 6070
• ширина 3970
• высота 3220

Цена: от 1 500 000 рублей.
