6Т12 Вертикальный фрезерный станок

Станки модели 6т12 предназначены для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.

Технические характеристики

Размеры стола, мм — 320х1250

Перемещение стола, мм

• продольное — 800
• поперечное — 320
• вертикальное — 420

Угол поворота шпиндельной головки в продольной плоскости, град — ± 45
Частота вращения основного шпинделя, об/мин: 31,5…1600
Конус основного шпинделя — 50

Подача стола, мм/мин:

• продольная: 12,5…1600
• поперечная: 12,5…1600
• вертикальная: 4,1…430

Быстрый ход, мм/мин:

• продольный — 4000
• поперечный — 4000
• вертикальный — 1330

Мощность основного шпинделя, кВт — 7,5
Габариты станка, мм — 2280х1965х2265
Масса станка, кг — 3250

Цена: 1 700 000 рублей.

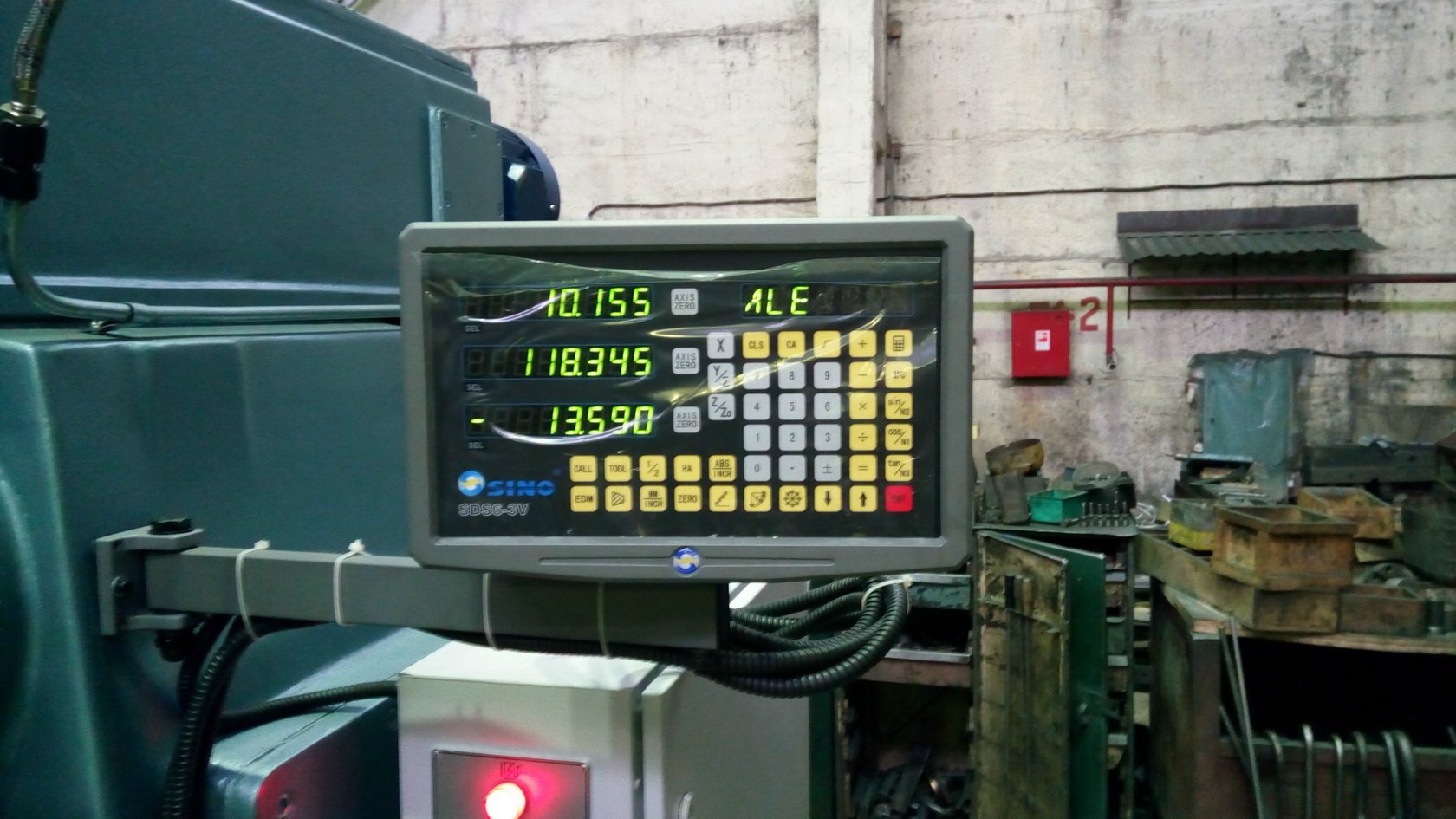

6Т12-УЦИ  SINO SDS 6-3V
Вертикальный фрезерный станок,
Цифровая индикация

Станки модели 6т12 предназначены для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.

Технические характеристики

Размеры стола, мм — 320х1250

Перемещение стола, мм

• продольное — 800
• поперечное — 320
• вертикальное — 420

Угол поворота шпиндельной головки в продольной плоскости, град — ±45°
Частота вращения основного шпинделя, об/мин: 31,5…1600
Конус основного шпинделя — 50

Подача стола, мм/мин:

• продольная: 12,5…1600
• поперечная: 12,5…1600
• вертикальная: 4,1…430

Быстрый ход, мм/мин:

• продольный — 4000
• поперечный — 4000
• вертикальный — 1330

Мощность основного шпинделя, кВт — 7,5
Габариты станка, мм — 2280х1965х2265
Масса станка, кг — 3250

Цена: 1 850 000 рублей.

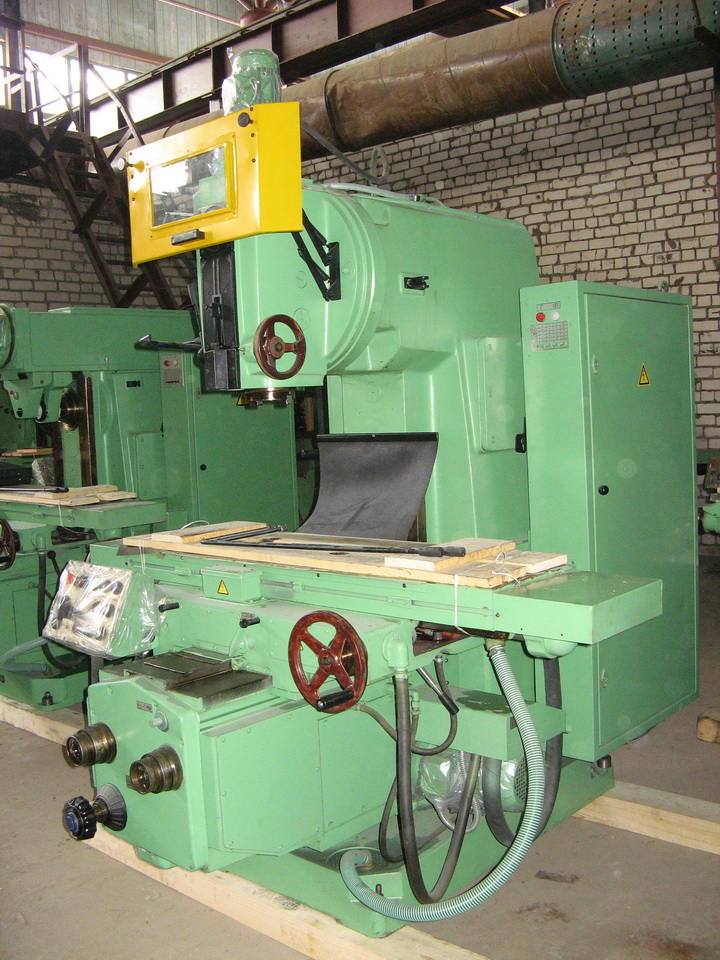

6Т83Ш Широкоуниверсальный фрезерный станок
6Т83Ш-УЦИ Широкоуниверсальный фрезерный станок
SINO SDS 6-3V — Цифровая индикация

Станки модели 6т83ш предназначены для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Технические характеристики

Размеры рабочей поверхности стола, мм — 1600х400

Наибольшее перемещение стола, мм

• продольное — 1000
• поперечное — 400
• вертикальное — 420

Поворот стола в обе стороны, град — 45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм: 30-450
Пределы частот вращения шпинделя, мин: -1 31,5-1600

Диапазон подач стола, мм/мин:

• продольных: 12,5-1600
• продольных (бесступенчато регулируемый): 5-3150*
• поперечных: 12,5-1600
• поперечных (бесступенчато регулируемый) 5-3150*
• вертикальных: 4,1-530
• вертикальных (бесступенчато регулируемый) +

Ускоренное перемещение стола, мм/мин:

• продольное — 4000
• поперечное — 4000
• вертикальное — 1330

Мощность электродвигателей приводов, КВт

• основного шпинделя — 11
• подач стола — 3
• поворотной головки — 3

Конус шпинделя по ГОСТ 30064-93

• основного ISO — 50
• поворотной головки ISO — 40

Максимальная масса обрабатываемой детали с приспособлением, кг — 1250

Максимальное тяговое усилие приводов стола, Н:

• продольное и поперечное — 40000
• вертикальное — 25000

Габаритные размеры, мм:

• длина — 2570
• ширина — 2252
• высота — 2040

Масса станка с электрооборудованием, кг — 4400

Дополнительная по заказу:

• цифровая индикация Ф1 +
• направляющие из фторопласта +

Технологические возможности:

• сверление и растачивание под любым углом +
• обработка детали с 5 сторон с одной установки (с накладной головкой) +

Цена 6Т83Ш: 2 300 000 рублей.

Цена 6Т83Ш-УЦИ: 2 450 000 рублей.

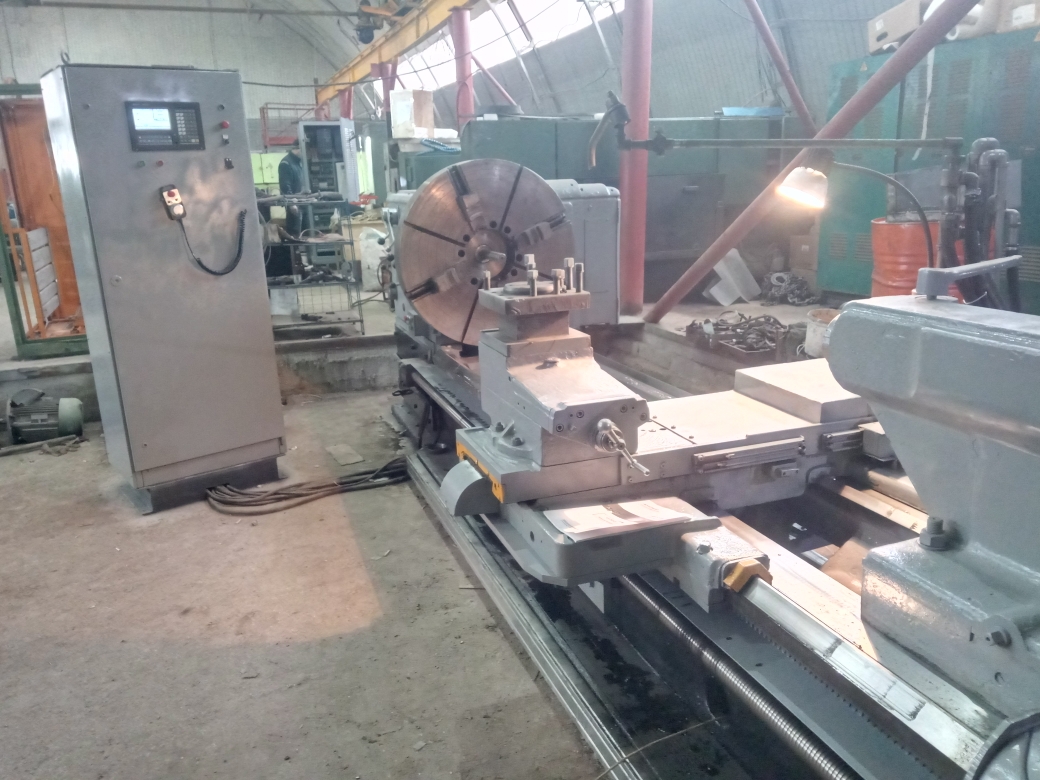

Токарный 1М65Ф3х 3000 мм (РТ755Ф3) с ЧПУ
ЧПУ Adtech CNC, NC-210

Автоматическая вертикальная головка 4-х позиционная

Станки предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Технические характеристики

Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:

• над суппортом, мм — 650
• над выемкой в станине, мм — 1400*

Наибольшая длина обрабатываемой заготовки, мм — 1000, 3000, 5000, 6000, 8000, 10000, 12000
Длина выемки в станине от зеркала патрона, мм — 390
Размер конца шпинделя передней бабки по DIN — 2-15М
Количество ступеней частот вращения шпинделя — 24
Диаметр цилиндрического отверстия в шпинделе, мм — 128
Пределы частот вращения шпинделя, об/мин: 5 — 500

Пределы рабочих подач, мм/об.:

• продольных, мм/об: 0,06 — 2,42 (0,6 — 19,36***)
• поперечных, мм/об: 0,022 — 0,88 (0,022 — 7,04***)
• резцовых салазок, мм/об: 0,022 — 0,88 (0,022 — 7,04***)

Пределы шагов нарезаемых резьб:

• метрических, мм: 1-96
• дюймовых, ниток/дюйм: 24-0,25
• модульных, модуль: 0,5-24
• питчевых, питч диам.: 96-1

Ускоренное перемещение суппорта, м/мин:

• продольное — 3
• поперечное — 1

Мощность главного привода, кВт — 15
Наибольший вес обрабатываемой детали в центрах, кг — 10000,8000*
Мощность главного привода, кВт — 22
Масса, кг — 9850, 12800, 15750, 16140, 17730, 20300, 23500

Габариты:

• длина, мм — 4100, 6140, 8180, 9190, 11380, 13210, 15210
• ширина, мм — 2200
• высота, мм — 1770, 1880

Цена: от 4 000 000 рублей.

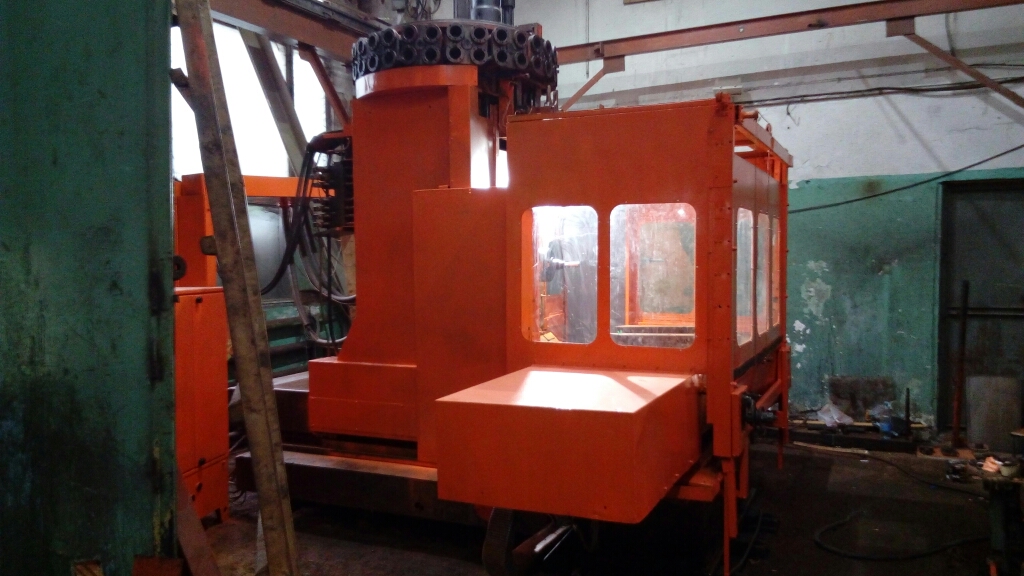

Горизонтальный обрабатывающий центр ИС\ИР800ПМФ4
ЧПУ Adtech CNC, NC-310 Балт-Систем

Станки модели ис800пмф4 предназначены для высокопроизводительной обработки особо сложных корпусных деталей из любых конструкционных материалов в различных отраслях промышленности, в т.ч. для производства сложных пресс-форм. Сочетает в себе высокий уровень универсальности, компактности и точности.

Технические характеристики

Программируемые перемещения, мм:

• ось Х — 1000
• ось Y — 1000
• ось Z — 800
• ось B (дискретный стол), число поз. град. — 120х3°

Пределы частот вращения шпинделя, мин: -1 8…4500

Диапазон рабочих подач

• по осям X, Y, Z, мм/мин. — 1…6000
• по оси B (непрерывный стол), мин: -1 1…1080

Скорость быстрого перемещения

• по осям X, Y, Z, мм/мин. — 12
• по оси B, мин: -1 10

Наибольший диаметр инструмента, мм

• без пропуска гнезд 125
• с пропуском гнезд 315

Дополнительно

Емкость инструментального магазина, шт. — 40, 64(100)*
Длина инструмента, мм — 400
Наибольшая масса инструмента, кг — 25
Габариты стола-спутника, мм — 800х800
Грузоподъемность стола-спутника, кг — 2000
Емкость накопителя стола-спутника, шт — 2(6)*
Мощность главного привода, кВт — 22(30)
Габаритные размеры станка, мм — 6150х4750х4000
Масса станка, кг — 16925

Цена: от 4 000 000 рублей.

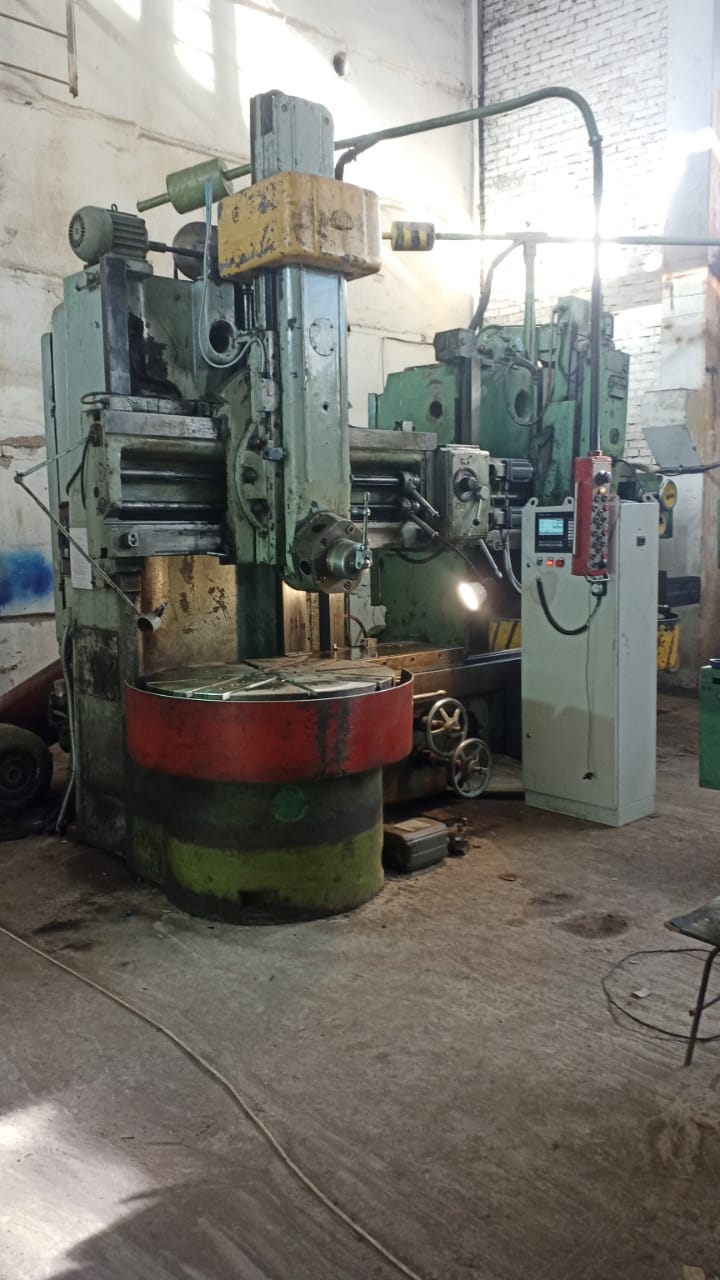

Токарно карусельный 1512Ф3 (1531Ф3)
ЧПУ Adtech CNC,  NC-210 Балт-Систем

На станках модели 1512Ф3 можно производить: Нарезку резьбы,  Обтачивание и растачивание цилиндрических и конических поверхностей, Протачивание торцовых поверхностей, Прорезку канавок и отрезку, Сверление, зенкерование и развёртывание центральных отверстий.

Технические характеристики

Наибольший диаметр обрабатываемой заготовки, мм — 1250
Наибольшая высота обрабатываемой заготовки, мм — 1000
Наибольшая масса устанавливаемого изделия в зависимости от частоты вращения планшайбы, кг — до 160 об/мин-4000кг, от 160 до 250 об/мин-2500кг
Диаметр планшайбы, мм — 1120
Наибольшее расстояние от основания станка до рабочей поверхности планшайбы, мм — 970
Диаметр центрирующего отверстия в планшайбе, мм — 150Н7
Ширина Т-образных пазов в планшайбе, мм — 28Н13
Количество верхних суппортов с револьверной головкой — 1
Наибольшая высота сечения резца, мм — 50

Наибольшее перемещение верхнего суппорта, мм:

• горизонтальное — 775
• вертикальное — 700

Регулирование подач суппорта бесступенчатое
Количество позиций револьверной головки — 5
Мощность двигателя главного привода, кВт: 55-70

Габарита станка, мм

• длина — 4260
• ширина — 3610
• высота — 5615

Масса станка не более, кг :

• с электрооборудованием и ЧПУ — 15500
• без электрооборудования и ЧПУ — 14500

Класс точности по ГОСТ 8-71 — Н

Цена: от 5 000 000 рублей.

Токарно-карусельный 1516Ф3 (1541Ф3)
ЧПУ Adtech CNC,  NC-210 Балт-Систем

На станках можно производить: Обтачивание и растачивание цилиндрических и конических поверхностей, Протачивание торцовых поверхностей, Прорезку канавок и отрезку, Сверление, зенкерование и развёртывание центральных отверстий.

Технические характеристики

Наибольший диаметр обрабатываемой заготовки, мм — 1600
Наибольшая высота обрабатываемой заготовки, мм — 1000
Наибольшая масса устанавливаемого изделия в зависимости от частоты вращения планшайбы, кг — до 125 об/мин-6300 кг., от 125 до 200 об/мин-2500 кг.
Диаметр планшайбы, мм — 1400
Наибольшее расстояние от основания станка до рабочей поверхности планшайбы, мм — 970
Диаметр центрирующего отверстия в планшайбе, мм — 260Н7
Ширина Т-образных пазов в планшайбе, мм — 28Н13
Количество верхних суппортов с револьверной головкой — 1
Наибольшая высота сечения резца, мм — 50

Наибольшее перемещение верхнего суппорта, мм:

• горизонтальное — 950
• вертикальное — 700

Регулирование подач суппорта бесступенчатое
Количество позиций револьверной головки — 5
Мощность двигателя главного привода, кВт: 55-70

Габарита станка, мм

• длина — 4510
• ширина — 3810
• высота — 5615

Масса станка не более, кг :

• с электрооборудованием и ЧПУ — 19000
• без электрооборудования и ЧПУ — 18000

Класс точности по ГОСТ 8-71 — Н

Цена: от 6 000 000 рублей.

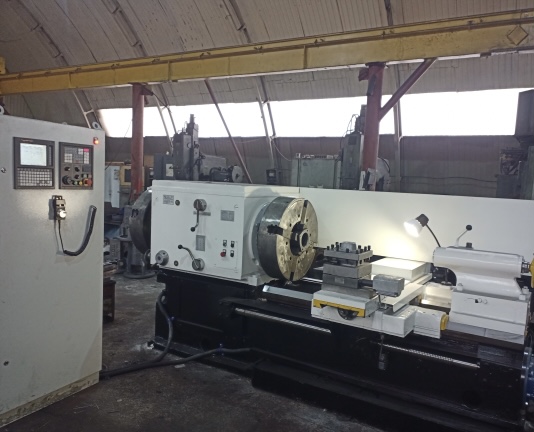

Трубонарезной станок 1Н983Ф3
ЧПУ Adtech CNC,  NC-210 Балт-Систем

Станки предназначены для обтачивания концов труб и нарезания на них резьб в условиях единичного производства. 4-х позиционная вертикальная головка 32х32. Кабинетная защита по желанию заказчика.

Технические характеристики

Диаметр отверстия в шпинделе — 310

Условный диаметр обрабатываемой трубы, мм

• наибольший — 299
• наименьший — 73

Наибольший диаметр обрабатываемого изделия, мм

• над станиной — 800
• над суппортом — 450

Наибольшее сечение резцов, мм — 32х32
Количество позиций инструмента — 4

Наибольшая длина точения, мм

• с конусной линейкой — 800
• без конусной линейки — 420

Частота вращения шпинделя об/мин — 8-355
Число скоростей шпинделя — 12

Пределы рабочих подач суппорта:

• продольных мм/об: 0,06 — 2
• поперечных мм/об: 0,028 — 0,936

Количество подач суппорта, мм

• продольных — 48
• поперечных — 48

Пределы шагов нарезаемых резьб:

• метрических, мм: 1-28
• дюймовых, число ниток/дюйм: 28-1

Наибольший угол поворота конусной линейки, градус: +-10
Быстрое перемещение,м/с(м/мин)

• продольное — 0,088(5,3)
• поперечное — 0,037(2,2)

Мощность электродвигателя главного привода, кВт — 16
Габаритные размеры, мм — 3600х1910х1565

• Масса станка без люнета поддержки, кг — 8600
• Масса станка с люнетом поддержкой, кг — 9100

Цена: от 5 500 000 рублей.
